Rulli interattivi

[stefanocucco83]

Azz, allora è questa quella a 3 strati. Ma sai una cosa????
Mi è avanzato legno a volontà...quasi quasi

..beh fosse solo per il legno... non è un sistema semplice da realizzare home made questo qua

Prodotti MTB scontati



[Big Steak One]

..beh fosse solo per il legno... non è un sistema semplice da realizzare home made questo qua

Ma anche no Stefano, anzi, vabbè tralasciando il combinare i due movimenti del modello che ho fatto io, basculante e guida lineare con le palle in un'unica soluzione, che se non equilibrati a dovere e con giusta pressione non va avanti e dietro, questa è più facile.

Nel primo strato elastomeri e palle, nel secondo la guida lineare...anzi due perchè altrimenti sarebbe basculante anch'esso.
Oppure ai lati della guida lineare due rotelle industriali.
In qualche modo si farebbe

EDIT: Non so quante palle ho cambiato e sono in attesa di quelle da dodgeball



[ymarti]

Le attaccherò dietro! Tanto per capirci metto posizione al volo
In ogni caso domani me ne arrivano 12: week end provo ugrade spostamento!



[Big Steak One]

Le attaccherò dietro! Tanto per capirci metto posizione al volo
In ogni caso domani me ne arrivano 12: week end provo ugrade spostamento!

Sicuro che le devi mettere dietro...ma come? Eh eh eh.
Vabbè ti aiuto io. Sei obbligato a metterle di taglio sul bordo. Non puoi metterle come normalmente si farebbe da sotto.
Tipo così:

Quindi per spostarla dovrai alzarla in verticale e spostarla come se fosse una porta scorrevole.



[KiDdolo]

Ciao a tutti, per la questione rocketplate "spostabile" non so se il mio accrocchio possa essere utile a @mrslate ma spiego cosa ho fatto io.
Ho una mtb su un rullo elite suito, lo uso in una stanza dove ho pc e ventilatore e lascio la mtb sempre sul rullo, spostata a lato per non intralciare l'uso della stanza stessa e perchè i bimbi piccoli non ci inciampino (o peggio mettano le mani nella catena, pericoloso fisicamente e pure unta). detto questo, la ruota anteriore è sempre poggiata sul supporto anteriore fornito con il rullo, il supporto setto è fissato su una tavola di legno (più grande di qualche centimetro del supporto e fissata con una vite nel foro centrale) con 4 rotelline sotto (classica ruotina da mobile che gira su se stessa). il rullo è poggiato anch'esso su di una tavola ovviamente più grande, in origine con 4 rotelle, una per angolo. Ho verificato quasi subito che il mio dolce peso faceva curvare la tavola e mi faceva dondolare lateralmente, allora ho aggiunto altre 3 rotelle nella zona centrale in asse con il telaio per rinforzare la tavola mantenendo comunque una certa elasticità laterale.
Inoltre o aggiunto tra la tavola del rullo e i piedini del rullo stesso dei piedini antivibrazione di quelli che metteresti sotto alla lavatrice.
Il mio sistema è molto accrocchiato ma comunque funzionante da un buon anno e mezzo e con una media di 2 o 3 rullate a settimana funziona ancora molto bene. Quasi subito ho aggiunto una tela cerata da stendere sul pavimento (e grazie alle rotelle ci sposto sopra la bici agevolmente) per coprire il pavimento dal sudore.
Eventualmente posso postare qualche foto se serve



[ymarti]

Sicuro che le devi mettere dietro...ma come? Eh eh eh.
Vabbè ti aiuto io. Sei obbligato a metterle di taglio sul bordo. Non puoi metterle come normalmente si farebbe da sotto.
Tipo così:
Vedi l'allegato 621803
Quindi per spostarla dovrai alzarla in verticale e spostarla come se fosse una porta scorrevole.

si si esattamente! Great!



[ymarti]

Ciao a tutti, per la questione rocketplate "spostabile" non so se il mio accrocchio possa essere utile a @mrslate ma spiego cosa ho fatto io.
Ho una mtb su un rullo elite suito, lo uso in una stanza dove ho pc e ventilatore e lascio la mtb sempre sul rullo, spostata a lato per non intralciare l'uso della stanza stessa e perchè i bimbi piccoli non ci inciampino (o peggio mettano le mani nella catena, pericoloso fisicamente e pure unta). detto questo, la ruota anteriore è sempre poggiata sul supporto anteriore fornito con il rullo, il supporto setto è fissato su una tavola di legno (più grande di qualche centimetro del supporto e fissata con una vite nel foro centrale) con 4 rotelline sotto (classica ruotina da mobile che gira su se stessa). il rullo è poggiato anch'esso su di una tavola ovviamente più grande, in origine con 4 rotelle, una per angolo. Ho verificato quasi subito che il mio dolce peso faceva curvare la tavola e mi faceva dondolare lateralmente, allora ho aggiunto altre 3 rotelle nella zona centrale in asse con il telaio per rinforzare la tavola mantenendo comunque una certa elasticità laterale.
Inoltre o aggiunto tra la tavola del rullo e i piedini del rullo stesso dei piedini antivibrazione di quelli che metteresti sotto alla lavatrice.
Il mio sistema è molto accrocchiato ma comunque funzionante da un buon anno e mezzo e con una media di 2 o 3 rullate a settimana funziona ancora molto bene. Quasi subito ho aggiunto una tela cerata da stendere sul pavimento (e grazie alle rotelle ci sposto sopra la bici agevolmente) per coprire il pavimento dal sudore.
Eventualmente posso postare qualche foto se serve

Io ho bisogno di metterla in verticale.
L'idea delle rotelline e la posizione come indicata da @Big Steak One credo che per me sia l'ottimale!
Fino ad ora ho usato il muscolo e gli impropri ahahah



[stefanocucco83]

Ma anche no Stefano, anzi, vabbè tralasciando il combinare i due movimenti del modello che ho fatto io, basculante e guida lineare con le palle in un'unica soluzione, che se non equilibrati a dovere e con giusta pressione non va avanti e dietro, questa è più facile.
Vedi l'allegato 621801
Nel primo strato elastomeri e palle, nel secondo la guida lineare...anzi due perchè altrimenti sarebbe basculante anch'esso.
Oppure ai lati della guida lineare due rotelle industriali.
In qualche modo si farebbe

EDIT: Non so quante palle ho cambiato e sono in attesa di quelle da dodgeball

...non ci ho capito molto...se avete foto dei vostri sistemi forse si capirebbe meglio. Dalle spiegazioni scritte non ci vengo molto a capo...almeno io



[Big Steak One]

Ciao a tutti, per la questione rocketplate "spostabile" non so se il mio accrocchio possa essere utile a @mrslate ma spiego cosa ho fatto io.
Ho una mtb su un rullo elite suito, lo uso in una stanza dove ho pc e ventilatore e lascio la mtb sempre sul rullo, spostata a lato per non intralciare l'uso della stanza stessa e perchè i bimbi piccoli non ci inciampino (o peggio mettano le mani nella catena, pericoloso fisicamente e pure unta). detto questo, la ruota anteriore è sempre poggiata sul supporto anteriore fornito con il rullo, il supporto setto è fissato su una tavola di legno (più grande di qualche centimetro del supporto e fissata con una vite nel foro centrale) con 4 rotelline sotto (classica ruotina da mobile che gira su se stessa). il rullo è poggiato anch'esso su di una tavola ovviamente più grande, in origine con 4 rotelle, una per angolo. Ho verificato quasi subito che il mio dolce peso faceva curvare la tavola e mi faceva dondolare lateralmente, allora ho aggiunto altre 3 rotelle nella zona centrale in asse con il telaio per rinforzare la tavola mantenendo comunque una certa elasticità laterale.
Inoltre o aggiunto tra la tavola del rullo e i piedini del rullo stesso dei piedini antivibrazione di quelli che metteresti sotto alla lavatrice.
Il mio sistema è molto accrocchiato ma comunque funzionante da un buon anno e mezzo e con una media di 2 o 3 rullate a settimana funziona ancora molto bene. Quasi subito ho aggiunto una tela cerata da stendere sul pavimento (e grazie alle rotelle ci sposto sopra la bici agevolmente) per coprire il pavimento dal sudore.
Eventualmente posso postare qualche foto se serve

Foto subitoooooo

...non ci ho capito molto...se avete foto dei vostri sistemi forse si capirebbe meglio. Dalle spiegazioni scritte non ci vengo molto a capo...almeno io

Stefano se torni dietro di qualche pagina vedrai il mio lavoro, dopodichè capirai perchè per me potrebbe essere una bazzecola modificarla come la Omnirocker
Aspè un minivideo non fa male a nessuno:

P.S. Potrebbe...solo per il fatto se vorrò farlo o no



[stefanocucco83]

Stefano se torni dietro di qualche pagina vedrai il mio lavoro, dopodichè capirai perchè per me potrebbe essere una bazzecola modificarla come la Omnirocker
Aspè un minivideo non fa male a nessuno:

P.S. Potrebbe...solo per il fatto se vorrò farlo o no

se, ciaoooo
avevo immaginato che tu avessi realizzato una roba molto più casareccia...tu sei avantissimo!! Complimenti



[Big Steak One]

se, ciaoooo
avevo immaginato che tu avessi realizzato una roba molto più casareccia...tu sei avantissimo!! Complimenti

Eheheheh grazie e nel video non era ancora verniciata



E c'ho fatto anche un sistema sterzante...che in realtà in bdc non serve per sterzare (magari sui percorsi mtb altro che si) ma per rendere la bici ancora più svincolata
Vedi l'allegato 20231101_130704.mp4
@ymarti prendi spunto... ora non ho una foto ma il sistema l'ho messo ancora più a punto interponendo un plexiglas da 2mm tra supporto ruota e tavola.
I bordi del supporto "grattavano" sul motivo Hexa e quando spingevo forte era tutto schiacciato impedendo lo svincolo... ora non più



[stefanocucco83]

Eheheheh grazie e nel video non era ancora verniciata
Vedi l'allegato 621817
Vedi l'allegato 621816
Vedi l'allegato 621818
E c'ho fatto anche un sistema sterzante...che in realtà in bdc non serve per sterzare (magari sui percorsi mtb altro che si) ma per rendere la bici ancora più svincolata
Vedi l'allegato 621824
@ymarti prendi spunto... ora non ho una foto ma il sistema l'ho messo ancora più a punto interponendo un plexiglas da 2mm tra supporto ruota e tavola.
I bordi del supporto "grattavano" sul motivo Hexa e quando spingevo forte era tutto schiacciato impedendo lo svincolo... ora non più

Te ne ordino uno. Tempi di consegna e costi?
Gran bel lavoro cavoli! Complimenti.
Senza attrezzatura da officina come la tua per lavorare il legno, manualità, esperienza etc., credo che come costi però convenga comprare un rullo che ha già un sistema basculante, come uno degli ultimi che ha fatto wahoo o qualche altra azienda che ora mi sfugge..



[Big Steak One]

Te ne ordino uno. Tempi di consegna e costi?
Gran bel lavoro cavoli! Complimenti.
Senza attrezzatura da officina come la tua per lavorare il legno, manualità, esperienza etc., credo che come costi però convenga comprare un rullo che ha già un sistema basculante, come uno degli ultimi che ha fatto wahoo o qualche altra azienda che ora mi sfugge..

Queste sono le mie note, appunti e spese:
Direto XR GLAMSPORT

Rulli bici ELITE Direto XR 2024 con cassa pignoni

Rulli bici ELITE Direto XR 2024 con cassa pignoni e supporto ruota Rullo interattivo con Zwift incluso. Pronta consegna al miglior prezzo con garanzia italiana e spedizione gratuita

www.glamsport.it

Sito Andrew:

We Ride South DIY Rocker Plate Plans – andrewgrabbs.com

www.andrewgrabbs.com

Documento Drive:

Rocker Plate Black British Cyclist Kendizle's Parts List - Google Drive

docs.google.com

Sito tedesco mini Plate:

Projekt: Selbstbau einer einfachen RockerPlate

"Woher soll man wissen, wie es sich anfühlt, ohne es erlebt zu haben ?" Immer wieder werden wir gefragt, ob der Bau einer RockerPlate (ähnlich dem SprintBoard) tatsächlich so aufwändig, bzw. kompliziert sei. Die Antwort ist Nein. Im Grunde könnte sich jeder selbst seine eigene RockerPlate...

kellersprinter.de

Sito Rocker Plate:

The Realplate CoolHex

The ever-popular hard-wearing waterproof rocker plate includes slots at the front end to secure accessories such as Kickr Climb, riser blocks, front wheels etc.

www.turborocks.com

Sito Omnirocker:

3 x Inflatable balls for rocker plates 140mm / 5.5"

Inflatable balls for rocker plates. 3 x heavy duty suspension balls.

omnirocker.com

Video con Direto XR:

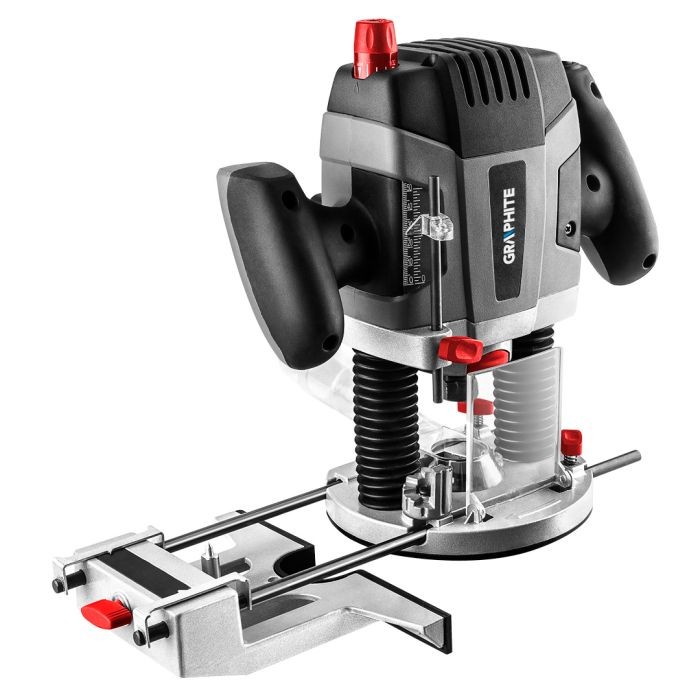

Fresatrice:

Fresatrice con potenza di 1300W, 59G717 GRAFITE :: Delamart

Fresatrice GRAPHITE con potente motore da 1300W, progettata per la fresatura di fori, scanalature, bordi e profili in tutti i tipi di legno e materiali a base legno, oltre che in plastica e alluminio. Il dispositivo ha una funzione di regolazione continua della velocità e della profondità di...

www.delamart.it

Fornitore legno online Roma Carply:

Pannello Tavola Compensato Multistrato Okumè Spessore 25mm Su Misura

Acquista ora sul nostro sito il tuo pannello compensato multistrato Okumè con la possibilità di scegliere il taglio personalizzato di cui hai bisogno e il numero di pannelli necessari.

www.legnonline.it

Fornitore legno Qualiano:

Poziello

www.poziello.it

Set palle dodgeball:

Ball made for diy Rocker Plates, 6 inch, 8,75 €

Your place for high quality rocker plates designed and made in Germany

www.rockerplates.de

Set palle dodgeball Metis:

Palle per parchi giochi METIS

Sale da gioco METIS di alta qualità per lo sport dei bambini nelle scuole e nel giardino sul retro. Leggero con una superficie morbida per ridurre il rischio di lesioni. Realizzato con gomma resistente agli strappi per un'eccellente durata. Ciascun pacco contiene palline rosse,blu,gialle e verdi.

www.networldsports.it

Maniglie ancoraggio:

Riemenkrampe

Für die flexible und einfache Befestigung Deines Trainers auf dem SprintBoard oder Deiner Selbstbau Rocker Plate mit Klettbänder oder Kabelbinder. Pro Bein des Trainers werden normalerweise 2 x Riemenkrampe benutzt, auch eine Krampe ist möglich. Variante: Stahl schwarz Innenhöhe: 16 mm Länge: 66...

kellersprinter.de

Molle 135×27 RS Components

Molla a compressione RS PRO in Acciaio legato, Ø 27mm, L. 135mm, 1.23N/mm | RS

it.rs-online.com

1) Barra acciaio inox 1400×20×2mm
Gratis

2) 5 Molle 2×27×135mm
RS PRO Italia n°197069751
8,70€ Articoli
9,50€ Spedizione
18,20 Totale
PER 2 MOLLE 7,28€
PER 4 MOLLE 14,56€

3) 4 Staffe barra lineare 20mm
Amazon:

https://www.amazon.it/dp/B092JQLH9S/?tag=mmc08-21

17,19€ Totale
PIÙ 2 GRATIS

4) 4 Cuscinetti lineari 20mm
- Aliexpress:

21.44€ 13% OFF|Linear bearin 4 stücke SC20UU SCS20UU 20mm linear kugellager rutsche einheit 20mm linear lager block für DIY CNC Router linear rutsche|Linearführungen| - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

a.aliexpress.com

19,02€
- Amazon:

Amazon.it

27€

5) 4 Collarini di bloccaggio 20mm
Amazon:

https://www.amazon.it/dp/B0C9ML5XSC/?tag=mmc08-21

PER 4 COLLARINI 9,49€
PER 2 COLLARINI 4,74€

6) Carply Hexagon Fenolico Eucalipto 154×85×18 - 32,09€
Multistrato Betulla 153×85×18 - 43,50€
75,60€ Totale

7) Viti svasate M6×30 - 10pz 3€
Viti svasate M6×40 - 16 pz 4,80€
Bulloni autobloccanti M6 - 26pz 1,25€
Rondelle M20 - 4pz 0,66€
Totale 9,71€

8) 2 palloni basket Tarmak K500 Resist Decathlon 9,99€
PER 2 PALLONI 19,98€
N.B. Vari cambi con svariati modelli fino a trovare quelle giuste.

9) Vernice Elephant StainWax Nera 750ml 19,50€:

Impregnante per legno ad acqua CERATO 750 ml ELE STAINWAX | eBay

Le migliori offerte per Impregnante per legno ad acqua CERATO 750 ml ELE STAINWAX sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

TOTALE 185,48€

Ma sai che non sarebbe male l'idea?
Qualche componente ce l'ho già, tipo le molle, i collarini non servono, la vernice e un pò di viteria.
Secondo te quanto potrebbe costare il mio guadagno/lavoro considerando una max due giornate di lavoro...agli amici del forum? 50€?



[ymarti]

@Big Steak One ha fatto un gran lavoro! Al pari di quelli più fiki nel gruppo FB dedicato alle rocker plate! Li ci sono cose assurde! Anche con i led che lampeggiano alla cadenza o frequenza cardiaca!

Il mio, se guardi indietro lo trovi, molto più casereccio ma funzionalissimo! Lo uso da più di due anni!



[Big Steak One]

@Big Steak One ha fatto un gran lavoro! Al pari di quelli più fiki nel gruppo FB dedicato alle rocker plate! Li ci sono cose assurde! Anche con i led che lampeggiano alla cadenza o frequenza cardiaca!

Il mio, se guardi indietro lo trovi, molto più casereccio ma funzionalissimo! Lo uso da più di due anni!

Azz solo dei gruppi su facebook? Pensavo delle ditte specializzate



[mrslate]

Ho visto che sulla gamma tacx ci sono delle promozioni

https://www.garmin.com/it-IT/blog/promo-tacx/?utm_source=facebook&utm_medium=paidsocial&utm_content=website-pixel-audience_promo-tacx---image-1&utm_campaign=Italy_Cycling_Tacx-Bundle-Offer-2023



[ymarti]

Ruotine arrivate comprese di viti autofilettanti. Montate al volo.
Funzionano!
Perfette!



[ymarti]

Ho visto che sulla gamma tacx ci sono delle promozioni

https://www.garmin.com/it-IT/blog/promo-tacx/?utm_source=facebook&utm_medium=paidsocial&utm_content=website-pixel-audience_promo-tacx---image-1&utm_campaign=Italy_Cycling_Tacx-Bundle-Offer-2023

Mah, avrei preferito sconti sul rullo no?



[Big Steak One]

Vedi l'allegato 622009 Ruotine arrivate comprese di viti autofilettanti. Montate al volo.
Funzionano!
Perfette!

Alla grande!!!
Il kit da 12? E le altre 6 adesso che fine faranno???

Scherzo Yma, a me non servono



[mrslate]

Mah, avrei preferito sconti sul rullo no?

Quello sarebbe sempre ben accetto!!!!
