[Big Steak One]

Scusa il ritardo nella risposta, sono stato un po' incasinato

I .jpg potrebbero anche andarmi bene, li convertirei io in CAD, di mestiere faccio il progettista meccanico.

Per quanto riguarda le molle, per non farle sbattere, ti servirebbero sufficientemente tenere da precaricarle abbastanza, che quando una è completamente compressa, a pacco, l'altra non si è ancora estesa del tutto. Ma è comunque molto difficile capire la costante elastica della molla corretta senza prima fare qualche prova.

Si infatti Red.
Hai visto no che userò anche dei collarini con funzione di cursore? Prima di doverli usare per ricomprimere le molle ce ne vorrà di tempo ma almeno non dovrò smontare tutto per farlo prima della loro sostituzione. Che poi...si snerveranno davvero o dureranno in eterno? Questo non lo posso sapere.
Inizialmente i due cursori li metterò a 0. A contatto coi rispettivi castelletti e comprimerò le molle giusto quel tanto che basta per tenerle ferme.
Col movimento e data l'escursione, l'opposta sarà libera di estendersi completamente e di staccarsi e non posso, cioè non voglio che siano vincolate. Ne precluderebbe la distanza di movimento della struttura.
Giustamente come hai detto, non essendo un progettista e non avendo strumenti adatti ai calcoli, solo sul campo potrò verificare cosa e come fare ma di sicuro avere i cursori mi semplificherà la regolazione

EDIT ORE 7:50:
Siamo a buon punto dai...


Uno spettacolo

Stamattina mentre accostavo le palle da basket alla struttura inizialmente un pò mi sono scoraggiato. Sono enormi, mi son detto.
Quando le ho acquistate da decathlon erano belle gonfie e mentre le sgonfiavo non nascondo che mi è scesa una gocciolina di sudore dalla fronte.
Non si rimpicciolivano ma collassavano, cioè si sgonfiavano mantenendo però il loro diametro.
Aspè che faccio prima...


Uh cazz. Per di più facendo pressione col braccio non erano per niente molleggianti. Uh cazz nata vota...e mò?

Vabbè, mettiamole sotto la plate e vediamo che succede...



Adesso come in foto, la plate superiore è molto distante dall'accoppiamento coi cuscinetti (consegneranno in giornata) e dovrò sgonfiarle ancora.

Più o meno la distanza sarà così...


Ma dietro è tutta un'altra storia...

C'è ancora tantissimo spazio e le palle dovranno essere sgonfiate ancora...

Ed ecco il "uh cazz".
Fai che da sgonfie non saranno altro che due "stracci" e che non si avrà molleggiamento?

E inveceeeeee....FUNZIONAAAAAAA
Vedi l'allegato 20231028_075827.mp4
Tavola svincolata, solo il peso delle mie braccia e il movimento c'è e la cosa che mi ha dato gioia, ma gioia veramente, è che il movimento è minimo.
Proprio cosi me lo immaginavo. Cioè una volta che si è su a pedalare...ma di quanto vuoi che sta tavola basculi?
Di certo non dovrà essere una barca in preda alle onde ma avere giusto quel minimo movimento che rende svincolato il sistema rulli/bici/rider.

Per adesso è ancora solo teoria, dovrò sgonfiarle ulteriormente per accoppiare la plate superiore ai cuscinetti e se in fase di completamento le palle non svolgeranno a dovere la loro funzione, allora prenderò la misura inferiore (al deca ci sono) fino a trovare la quadra.

A proposito di palle di misura inferiore...
Quando le ho viste al deca ho commentato che erano troppo piccole ma poi vai vedendo...magari saranno proprio quelle le giuste.

Vabbè...procedo con la fresatura delle asole di contenimento sulla inferiore, le asole/maniglie per il trasporto per la superiore e chicca finale...
Vedi l'allegato 20231027_184739.mp4
...stondamento (cosi si dice?) dei bordi.

Continuerò a fare altre prove coi pezzi di scarto e quando sarò soddisfatto del risultato passerò alle plate finali

Prodotti MTB scontati



[Big Steak One]

E nun facc' ò falegname...


Direi che ho rasentato la perfezione



[ymarti]

Si infatti Red.
Hai visto no che userò anche dei collarini con funzione di cursore? Prima di doverli usare per ricomprimere le molle ce ne vorrà di tempo ma almeno non dovrò smontare tutto per farlo prima della loro sostituzione. Che poi...si snerveranno davvero o dureranno in eterno? Questo non lo posso sapere.
Inizialmente i due cursori li metterò a 0. A contatto coi rispettivi castelletti e comprimerò le molle giusto quel tanto che basta per tenerle ferme.
Col movimento e data l'escursione, l'opposta sarà libera di estendersi completamente e di staccarsi e non posso, cioè non voglio che siano vincolate. Ne precluderebbe la distanza di movimento della struttura.
Giustamente come hai detto, non essendo un progettista e non avendo strumenti adatti ai calcoli, solo sul campo potrò verificare cosa e come fare ma di sicuro avere i cursori mi semplificherà la regolazione

EDIT ORE 7:50:
Siamo a buon punto dai...
Vedi l'allegato 619159
Vedi l'allegato 619160
Uno spettacolo

Stamattina mentre accostavo le palle da basket alla struttura inizialmente un pò mi sono scoraggiato. Sono enormi, mi son detto.
Quando le ho acquistate da decathlon erano belle gonfie e mentre le sgonfiavo non nascondo che mi è scesa una gocciolina di sudore dalla fronte.
Non si rimpicciolivano ma collassavano, cioè si sgonfiavano mantenendo però il loro diametro.
Aspè che faccio prima...
Vedi l'allegato 619156
Vedi l'allegato 619157
Uh cazz. Per di più facendo pressione col braccio non erano per niente molleggianti. Uh cazz nata vota...e mò?

Vabbè, mettiamole sotto la plate e vediamo che succede...
Vedi l'allegato 619154
Vedi l'allegato 619158

Adesso come in foto, la plate superiore è molto distante dall'accoppiamento coi cuscinetti (consegneranno in giornata) e dovrò sgonfiarle ancora.

Più o meno la distanza sarà così...
Vedi l'allegato 619161
Vedi l'allegato 619162
Ma dietro è tutta un'altra storia...
Vedi l'allegato 619163
C'è ancora tantissimo spazio e le palle dovranno essere sgonfiate ancora...

Ed ecco il "uh cazz".
Fai che da sgonfie non saranno altro che due "stracci" e che non si avrà molleggiamento?

E inveceeeeee....FUNZIONAAAAAAA
Vedi l'allegato 619164
Tavola svincolata, solo il peso delle mie braccia e il movimento c'è e la cosa che mi ha dato gioia, ma gioia veramente, è che il movimento è minimo.
Proprio cosi me lo immaginavo. Cioè una volta che si è su a pedalare...ma di quanto vuoi che sta tavola basculi?
Di certo non dovrà essere una barca in preda alle onde ma avere giusto quel minimo movimento che rende svincolato il sistema rulli/bici/rider.

Per adesso è ancora solo teoria, dovrò sgonfiarle ulteriormente per accoppiare la plate superiore ai cuscinetti e se in fase di completamento le palle non svolgeranno a dovere la loro funzione, allora prenderò la misura inferiore (al deca ci sono) fino a trovare la quadra.

A proposito di palle di misura inferiore...
Quando le ho viste al deca ho commentato che erano troppo piccole ma poi vai vedendo...magari saranno proprio quelle le giuste.

Vabbè...procedo con la fresatura delle asole di contenimento sulla inferiore, le asole/maniglie per il trasporto per la superiore e chicca finale...
Vedi l'allegato 619165
...stondamento (cosi si dice?) dei bordi.

Continuerò a fare altre prove coi pezzi di scarto e quando sarò soddisfatto del risultato passerò alle plate finali

Stessi miei dubbi.
si schiacciano un botto ma le mie sono anni che sono così.
VAI TRANQUILLO!!!!!!!!



[ymarti]

LAVORO DELLA MADONNA!!
COMPLIMENTI!!!



[Big Steak One]

Stessi miei dubbi.
si schiacciano un botto ma le mie sono anni che sono così.
VAI TRANQUILLO!!!!!!!!

Si però le tue si intravedono nei fori sulla plate superiore e non sembrano collassate.
Le mie invece andranno così:

A mò di ciambella...



[ymarti]



[Big Steak One]

Vedi l'allegato 619212

Ecco appunto, non sono collassate al centro come le mie, queste sono solo schiacciate.
Vabbè quando finirò di assemblare si vedrà.

Intanto stasera sono arrivati i cuscinetti e i collarini ma c'è un problema con la barra d'acciaio. Ha qualche decimo di troppo e non scorrono per niente uff...

È venuto il mio amico in officina per appurare sta cosa e lunedi quando andrà a lavoro proverà un cuscinetto sulle varie barre che ha fin quando non troverà quella adatta.
Probabilmente in fase di lavorazione non è stata decimata come si deve.

Intanto continuando a cercare come un forsennato in rete ho trovato uno store ebay con sede dalle mie parti che vende le barre rettificate per tornio a pochissimo.

BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO | eBay

Le migliori offerte per BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

Rispetto a tutti gli altri store quella da 20mm di diametro la vende a 18€ + 7 di spedizione ma lunghezza massima selezionabile è di un metro. Ci siamo sentiti tramite whatsapp e non ci sono problemi per quella di 140cm. Domani mi farà sapere quanto viene di differenza. Nel caso in cui il mio amico non riuscisse a trovare la barra scorrevole.... saprò a chi rivolgermi.

In ultimo... la sequenza di montaggio del sistema di movimento con tutte le sue parti



[albatros_la]

Ecco appunto, non sono collassate al centro come le mie, queste sono solo schiacciate.
Vabbè quando finirò di assemblare si vedrà.

Intanto stasera sono arrivati i cuscinetti e i collarini ma c'è un problema con la barra d'acciaio. Ha qualche decimo di troppo e non scorrono per niente uff...

È venuto il mio amico in officina per appurare sta cosa e lunedi quando andrà a lavoro proverà un cuscinetto sulle varie barre che ha fin quando non troverà quella adatta.
Probabilmente in fase di lavorazione non è stata decimata come si deve.

Intanto continuando a cercare come un forsennato in rete ho trovato uno store ebay con sede dalle mie parti che vende le barre rettificate per tornio a pochissimo.

BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO | eBay

Le migliori offerte per BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

Rispetto a tutti gli altri store quella da 20mm di diametro la vende a 18€ + 7 di spedizione ma lunghezza massima selezionabile è di un metro. Ci siamo sentiti tramite whatsapp e non ci sono problemi per quella di 140cm. Domani mi farà sapere quanto viene di differenza. Nel caso in cui il mio amico non riuscisse a trovare la barra scorrevole.... saprò a chi rivolgermi.

In ultimo... la sequenza di montaggio del sistema di movimento con tutte le sue parti
Vedi l'allegato 619228 Vedi l'allegato 619229

Puoi provare a pomparle di più quando le due assi sono vincolate, in modo che riprendano la forma originale, e poi provi a sgonfiarle. Forse basta per fargli riprendere forma.
Le palle che ha @ymarti vedo che sono marchiate Metis. Sono delle Metis Playground, che pero mi risultano più leggere di quanto dichiarato da rockerplates.de, che tra le altre cose dicono che sono fatte con spessore maggiorato.



[red.hell]

Ecco appunto, non sono collassate al centro come le mie, queste sono solo schiacciate.
Vabbè quando finirò di assemblare si vedrà.

Intanto stasera sono arrivati i cuscinetti e i collarini ma c'è un problema con la barra d'acciaio. Ha qualche decimo di troppo e non scorrono per niente uff...

È venuto il mio amico in officina per appurare sta cosa e lunedi quando andrà a lavoro proverà un cuscinetto sulle varie barre che ha fin quando non troverà quella adatta.
Probabilmente in fase di lavorazione non è stata decimata come si deve.

Intanto continuando a cercare come un forsennato in rete ho trovato uno store ebay con sede dalle mie parti che vende le barre rettificate per tornio a pochissimo.

BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO | eBay

Le migliori offerte per BARRE,BARRA TONDA LISCIA IN FERRO AVP TRAFILATE PER FRESA TORNIO sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

Rispetto a tutti gli altri store quella da 20mm di diametro la vende a 18€ + 7 di spedizione ma lunghezza massima selezionabile è di un metro. Ci siamo sentiti tramite whatsapp e non ci sono problemi per quella di 140cm. Domani mi farà sapere quanto viene di differenza. Nel caso in cui il mio amico non riuscisse a trovare la barra scorrevole.... saprò a chi rivolgermi.

In ultimo... la sequenza di montaggio del sistema di movimento con tutte le sue parti

magari hai il tubo da 20,15:


Oltre alla tolleranza non certo fine:


questo non dovrebbe darti problemi:

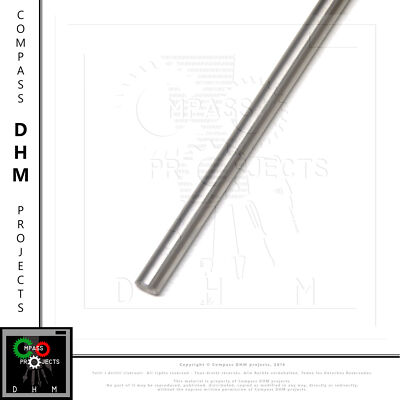

Albero tondo D 20 mm acciaio rettificato cromato barra liscia guida 3D CNC | eBay

Le migliori offerte per Albero tondo D 20 mm acciaio rettificato cromato barra liscia guida 3D CNC sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

ma è un po' più caro. Ha tolleranza in meno, per cui più stretto dei 20 mm di minimo 2 e massimo 4 centesimi. E' cromato per cui non arrugginisce e ha una superficie più dura e resistente all'abrasione rispetto a ferro normale.



[Big Steak One]

Puoi provare a pomparle di più quando le due assi sono vincolate, in modo che riprendano la forma originale, e poi provi a sgonfiarle. Forse basta per fargli riprendere forma.
Le palle che ha @ymarti vedo che sono marchiate Metis. Sono delle Metis Playground, che pero mi risultano più leggere di quanto dichiarato da rockerplates.de, che tra le altre cose dicono che sono fatte con spessore maggiorato.

Certo, dopo aver assemblato la rocker in base allo spazio disponibile vedrò il da farsi.
Ho simulato l'acquisto su in sito che ha le Metis disponibili e il totale per 4 palle è di 24,48€ comprese le ss.
Deca ha anche la stessa palla da basket in misura 1, non conosco il diametro ma a spanne potrebbe entrarci perfettamente tra le tavole tenendola gonfia.
Finchè non monto non saprò intanto grazie per la segnalazione

magari hai il tubo da 20,15:
Vedi l'allegato 619238

Oltre alla tolleranza non certo fine:
Vedi l'allegato 619236

questo non dovrebbe darti problemi:

Albero tondo D 20 mm acciaio rettificato cromato barra liscia guida 3D CNC | eBay

Le migliori offerte per Albero tondo D 20 mm acciaio rettificato cromato barra liscia guida 3D CNC sono su eBay ✓ Confronta prezzi e caratteristiche di prodotti nuovi e usati ✓ Molti articoli con consegna gratis!

www.ebay.it

ma è un po' più caro. Ha tolleranza in meno, per cui più stretto dei 20 mm di minimo 2 e massimo 4 centesimi. E' cromato per cui non arrugginisce e ha una superficie più dura e resistente all'abrasione rispetto a ferro normale.

Sicuro Hell che la mia barra è a tolleranza maggiorata. Vediamo lunedi se il mio amico ne troverà una compatibile con lo scorrimento sennò mal che vada la prendo su ebay ma dallo store che ho segnalato io che, come hai detto anche tu, è più economico



[red.hell]

Sicuro Hell che la mia barra è a tolleranza maggiorata. Vediamo lunedi se il mio amico ne troverà una compatibile con lo scorrimento sennò mal che vada la prendo su ebay ma dallo store che ho segnalato io che, come hai detto anche tu, è più economico

occhio che le barre in ferro non sono tutte uguali... e in un cuscinetto lineare va precisa. quella che hai indicato sembra solo trafilata, che ha una rugosità superficiale superiore di una rettificata, oltre a tolleranze meno precise. Il materiale è anche più tenero.

Ti conviene provare, nel caso hai una soluzione differente. Qui dove abito c'è un grossista di materiali ferrosi che vende anche al dettaglio, dovresti trovare qualcosa di simile anche a Napoli o dintorni.



[ymarti]

io le ho prese da https://www.turborocks.co/collections/all



[Big Steak One]

E si continua in attesa del tubacchiello...

La fresatrice verticale, che tra l'altro è la prima volta che uso, è l'attrezzo principe per fare questo tipo di lavori ed è con questa che ho raggiato i bordi delle due tavole (non so se si capisce dalle foto che postato prima).

L'ho sempre desiderata ma mi son sempre arrangiato con trapano per forare e seghetto alternativo per fare scanalature e sagome nel pieno, per non parlare della rotorbitale per smussare e arrotondare i bordi (imparato in seguito che si dice "raggiare").

Questa era l'occasione giusta di aggiungere al mio parco macchine un attrezzo del genere.

Prime prove a fare as-ole...no ass hole eh?

Ovviamente non a mano libera ma con una dima apposita.
Un semplice plexiglas nel quale ho creato la sagoma necessaria per fare le asole.

Ho dovuto imparare a farle perchè, mettiamo il caso bisogna creare un'asola con una determinata misura data, non è che pigli e fai.
Esiste una formula matematica da adottare con l'utilizzo del cosidetto "anello a copiare".
Questo si usa in caso bisogna creare un'asola (o qualsiasi altra forma) con l'utilizzo della dima (da creare anch'essa).
Diversamente se bisogna copiare un'asola (o forma) da un pezzo già esistente per quello ci sono le frese apposite con cuscinetto...ma spiegherò solo se interessa.

L'anello a copiare e la fresa che si vuole utilizzare hanno un loro diametro e mentre l'anello poggia sul bordo della dima copiandola, la fresa è quella che scava nel legno.
E anche qui approfondirò agli interessati che vorrano sapere.

Bando alle ciance, ecco la mia prima asola in assoluto...

Niente male no per un Infermiere?

Ah si vabbè...ho fatto anche le scanalature sulla plate superiore per accogliere le fasce a strappo per mantenere saldo il Direto.


Sono in attesa del nuovo tubo di accaio inox e ho anche qui un aggiornamento.
Ricordate questo progetto?






Senza discutere su questo, vedete la barretta? Quella è da 15 ma ho anche quella da 20, oltre che di altre misure.

Ebbene sulla barra da 20 i cuscinetti scorrono che è una meraviglia, così come i castelleti e cursori.

È sempre il mio amico dell'azienda siderurgica che mi ha procurato queste barrette e stamattina s'è portato a lavoro castelletto e cuscinetto che proverà su vari tubolari da 20 per trovare la tolleranza giusta.

Incrociamo le dita



[albatros_la]

E si continua in attesa del tubacchiello...

La fresatrice verticale, che tra l'altro è la prima volta che uso, è l'attrezzo principe per fare questo tipo di lavori ed è con questa che ho raggiato i bordi delle due tavole (non so se si capisce dalle foto che postato prima).

L'ho sempre desiderata ma mi son sempre arrangiato con trapano per forare e seghetto alternativo per fare scanalature e sagome nel pieno, per non parlare della rotorbitale per smussare e arrotondare i bordi (imparato in seguito che si dice "raggiare").

Questa era l'occasione giusta di aggiungere al mio parco macchine un attrezzo del genere.

Prime prove a fare as-ole...no ass hole eh?
Vedi l'allegato 619433
Ovviamente non a mano libera ma con una dima apposita.
Un semplice plexiglas nel quale ho creato la sagoma necessaria per fare le asole.
Vedi l'allegato 619434
Ho dovuto imparare a farle perchè, mettiamo il caso bisogna creare un'asola con una determinata misura data, non è che pigli e fai.
Esiste una formula matematica da adottare con l'utilizzo del cosidetto "anello a copiare".
Questo si usa in caso bisogna creare un'asola (o qualsiasi altra forma) con l'utilizzo della dima (da creare anch'essa).
Diversamente se bisogna copiare un'asola (o forma) da un pezzo già esistente per quello ci sono le frese apposite con cuscinetto...ma spiegherò solo se interessa.

L'anello a copiare e la fresa che si vuole utilizzare hanno un loro diametro e mentre l'anello poggia sul bordo della dima copiandola, la fresa è quella che scava nel legno.
E anche qui approfondirò agli interessati che vorrano sapere.

Bando alle ciance, ecco la mia prima asola in assoluto... Vedi l'allegato 619435
Vedi l'allegato 619436
Niente male no per un Infermiere?

Ah si vabbè...ho fatto anche le scanalature sulla plate superiore per accogliere le fasce a strappo per mantenere saldo il Direto.
Vedi l'allegato 619437

Sono in attesa del nuovo tubo di accaio inox e ho anche qui un aggiornamento.
Ricordate questo progetto?
Vedi l'allegato 619455
Vedi l'allegato 619456
Vedi l'allegato 619457
Vedi l'allegato 619458
Vedi l'allegato 619459
Vedi l'allegato 619460
Senza discutere su questo, vedete la barretta? Quella è da 15 ma ho anche quella da 20, oltre che di altre misure.

Ebbene sulla barra da 20 i cuscinetti scorrono che è una meraviglia, così come i castelleti e cursori.

È sempre il mio amico dell'azienda siderurgica che mi ha procurato queste barrette e stamattina s'è portato a lavoro castelletto e cuscinetto che proverà su vari tubolari da 20 per trovare la tolleranza giusta.

Incrociamo le dita

Ma le asolone servono solo per maneggiare la rocker plate? Immagino di sì, visto che quelle per fissare il rullo non hanno bisogno di dime: sono così sottili che basta usare la fresa a dito e poi raggiare, anche con una sola passata se si ha la misura giusta di fresa concava. Per i fori circolari se non si scende con una fresa a tazza, se non ricordo male ci sono anche compassi per le frese a tuffo.



[Big Steak One]

Ma le asolone servono solo per maneggiare la rocker plate? Immagino di sì, visto che quelle per fissare il rullo non hanno bisogno di dime: sono così sottili che basta usare la fresa a dito e poi raggiare, anche con una sola passata se si ha la misura giusta di fresa concava. Per i fori circolari se non si scende con una fresa a tazza, se non ricordo male ci sono anche compassi per le frese a tuffo.

Ciao Albatros. Quelle in foto sono per alloggiare le palle sull'inferiore. Creerò cmq delle altre asole sulla superiore per usarle come manico per facilitare lo spostamento.
Nella posizione più o meno come in schema:

Non devono stare in corrispondenza delle palle cosi da non farle intravedere e molto più piccole, giusto la mano comodamente ci deve entrare. Dovrò creare un'altra dima per farle precise.

Si le scanalature per le fasce l'ho fatte con la fresa ad affondamento (dito) da 9,52mm. Ho prima forato testa e coda con una punta per il legno da 9 e poi con l'ausilio di un pezzo di legno come battuta ho fresato e ripassato con la raggiante.

Mentre invece il compasso che dici tu è sempre una dima per fresature circolari ma in genere si usano per raggi di una certa misura. Considerando il centro della fresatrice e il piatto d'appoggio che determina il minimo inserimento della punta sulla quale far girare la macchina, si avranno circonferenze (non ho misurato il mio piatto) maggiori.
La mia fresatirce è dotata di punta da installare sulla guida per fare tagli circolari ma già con le asole per le palle ero fuori range e per fare quelle più piccole per il trasporto dovrò ingegnare un'altra dima.

Poco male, sbareo (mi diverto) e aggiungo esperienza

Ah...alla fine per creare asole, non con circonferenze perfette, ma con giusto uno stondamento degli spigoli, basta formare un rettangolo con quattro pezzi di scarto.

Così per intenderci va...



[Big Steak One]

Comunque cazzo, per colpa di questa Rocker Plate devo ancora mettere la bici sui rulli almeno per vedere se funzionano



[albatros_la]

Ciao Albatros. Quelle in foto sono per alloggiare le palle sull'inferiore. Creerò cmq delle altre asole sulla superiore per usarle come manico per facilitare lo spostamento.
Nella posizione più o meno come in schema:
Vedi l'allegato 619474
Non devono stare in corrispondenza delle palle cosi da non farle intravedere e molto più piccole, giusto la mano comodamente ci deve entrare. Dovrò creare un'altra dima per farle precise.

Si le scanalature per le fasce l'ho fatte con la fresa ad affondamento (dito) da 9,52mm. Ho prima forato testa e coda con una punta per il legno da 9 e poi con l'ausilio di un pezzo di legno come battuta ho fresato e ripassato con la raggiante.

Mentre invece il compasso che dici tu è sempre una dima per fresature circolari ma in genere si usano per raggi di una certa misura. Considerando il centro della fresatrice e il piatto d'appoggio che determina il minimo inserimento della punta sulla quale far girare la macchina, si avranno circonferenze (non ho misurato il mio piatto) maggiori.
La mia fresatirce è dotata di punta da installare sulla guida per fare tagli circolari ma già con le asole per le palle ero fuori range e per fare quelle più piccole per il trasporto dovrò ingegnare un'altra dima.

Poco male, sbareo (mi diverto) e aggiungo esperienza

Ah...alla fine per creare asole, non con circonferenze perfette, ma con giusto uno stondamento degli spigoli, basta formare un rettangolo con quattro pezzi di scarto.

Così per intenderci va...
Vedi l'allegato 619487

Mi stupiva il fatto che i fori per le palle fossero a fessura e non circolari (senza doppi sensi...). Le palle dopotutto sono tonde, ha più senso che i fori siano altrettanto tondi, a meno che uno non usi una palla da rugby (sì, ho visto fare anche quello). Molte rocker plate che ho visto in effetti hanno fori tondi.



[Big Steak One]

Mi stupiva il fatto che i fori per le palle fossero a fessura e non circolari (senza doppi sensi...). Le palle dopotutto sono tonde, ha più senso che i fori siano altrettanto tondi, a meno che uno non usi una palla da rugby (sì, ho visto fare anche quello). Molte rocker plate che ho visto in effetti hanno fori tondi.

Si ho visto ma ho anche seguito le indicazioni del progetto originale in più se consideriamo nello specifico le Tarmak K500 che ho preso...non avrebbero neanche bisogno dell'asola in quanto saranno compresse a mò di ciambella.
In fondo quelle asole permetteranno di adagiare qualsiasi formato di palla e la cosa buona è stata quella di non "asolare" anche la tavola superiore perchè proprio per come sono fatte, le palle si "spalmeranno" al loro interno senza necessità di un ulteriore "fermo".
Non dimenticare che la mia Rocker Plate andrà anche avanti e dietro e due fori tondi (sopra e sotto) in corrispondenza delle palle non sono l'ideale. Meglio un'asola allungata, palla al centro e liberta di rotolamento/deformazione/schiacciamento in entrambi i sensi.
Ora ho le palle che ho (e con le mie fanno 4 ) ma niente mi impedirà di sostituirle in caso di necessità

EDIT: Ecco, in base alla logica di movimento avanti e dietro, la mia prima considerazione sulle Tarmak K500 possiamo anche cancellarla. In fase di rodaggio si vedrà



[albatros_la]

Si ho visto ma ho anche seguito le indicazioni del progetto originale in più se consideriamo nello specifico le Tarmak K500 che ho preso...non avrebbero neanche bisogno dell'asola in quanto saranno compresse a mò di ciambella.
In fondo quelle asole permetteranno di adagiare qualsiasi formato di palla e la cosa buona è stata quella di non "asolare" anche la tavola superiore perchè proprio per come sono fatte, le palle si "spalmeranno" al loro interno senza necessità di un ulteriore "fermo".
Non dimenticare che la mia Rocker Plate andrà anche avanti e dietro e due fori tondi (sopra e sotto) in corrispondenza delle palle non sono l'ideale. Meglio un'asola allungata, palla al centro e liberta di rotolamento/deformazione/schiacciamento in entrambi i sensi.
Ora ho le palle che ho (e con le mie fanno 4 ) ma niente mi impedirà di sostituirle in caso di necessità

EDIT: Ecco, in base alla logica di movimento avanti e dietro, la mia prima considerazione sulle Tarmak K500 possiamo anche cancellarla. In fase di rodaggio si vedrà

Giusto, sono allungate per lasciare la possibilità alle palle di rotolare avanti e indietro. Credo che tu sia ancora in tempo per restituire le palle al Decathlon se non fungono allo scopo. Comunque mi chiedo in utilizzo reale quale sia l'ampiezza del movimento avanti-indietro, cioè se non basti la deformazione della palla ad assorbirlo senza necessità di rotolamento.



[Big Steak One]

Giusto, sono allungate per lasciare la possibilità alle palle di rotolare avanti e indietro. Credo che tu sia ancora in tempo per restituire le palle al Decathlon se non fungono allo scopo. Comunque mi chiedo in utilizzo reale quale sia l'ampiezza del movimento avanti-indietro, cioè se non basti la deformazione della palla ad assorbirlo senza necessità di rotolamento.

Pare che tutto sia al suo posto e ideato allo scopo.
Si si le palle deca posso restituirle entro un anno.
Le molle avranno ognuna il suo cursore di precarico, cosa che torna molto utile in fase di accoppiamento/centraggio (foratura) cuscinetti/plate superiore.

Andrew nel suo blog si è reso conto che i fori predisposti col CAD non andavano bene.
La plate superiore va forata in corrispondenza dei cuscinetti lineari non alla membro di segugio ma coi cuscinetti in una determinata posizione.
Il progetto originale comportava il comprimere le molle a mano spostando di un tot il cuscinetto corrispondente e centrare successivamente i punti da forare per il fissaggio...uno sbattimento. Al massimo si potrebbe usare una fascetta da elettricista per tenere tutto in posizione...se reggessero...o altro sistema che non sto neanche a immaginare.

Col mio sitema di cursori di precarico tutto questo si è risolto in un bicchiere d'acqua.
Così potrò precoprimere le molle come anche no, basta tenerle immobili nella loro estensione completa, per trovare più facilmente e liberamente i punti da forare e avvitarli alla plate superiore..

Quando inizierò a usare la tavola, se il movimento longitudinale è troppo pronunciato, troppo avanti e indietro in pratica, potrò precaricare le molle a mio piacimento tramite i cursori.

Per non parlare poi della tua osservazione riguardo alle palle. Si vedrà al momento

EDIT: Qui intanto si può vedere su questa, credo autocotruita, quanto è e come è il suo movimento:

Rocker Plate Build

Fun rocker plate build#wahoofitness #wahookickr #wahooligan #zwift #zwiftcycling

youtube.com

Mi rese l'idea per i miei spunti su come e cosa modificare
